項目
|
SC3400
series
|
SC5000
series
|
|
入力電源
|
SC3400-STD/HP
單相AC200/230V±10%(50/60Hz ±1%)
SC3400-UHP
三相AC200/230V±10%(50/60Hz ±1%)
SC3400-HHP
三相AC200/230V±10%(50/60Hz ±1%)
+單相AC200/230V±10%(50/60Hz ±1%
|
SC5000-STD
單相AC200/230V±10%(50/60Hz ±1%)
SC5000-HP/UHP/HHP
三相AC200/230V±10%(50/60Hz ±1%)
(單相可以通過分離控制電源一起使用)
|
|
合計容量
註1
|
SC3400-STD：5.0 kW
SC3400-HP：5.7 kW
SC3400-UHP：11.5 kW
SC3400-HHP：14.0 kW
|
|
SC5000-STD：1.6 kW
SC5000-HP：6.0
kW
SC5000-UHP：14.0 kW
SC5000-HHP：33.0 kW
|
|

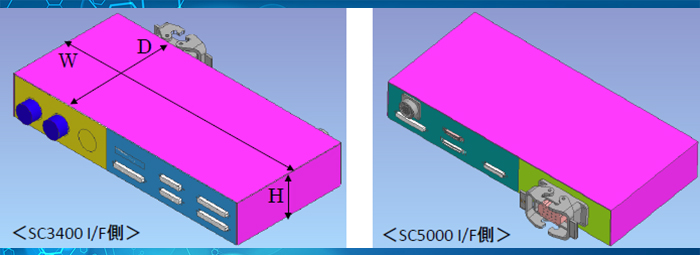

外形Size
|
SC3400-STD：430 mm X 250 mm X 490 mm
SC3400-HP：430 mm X 375 mm X 490 mm
SC3400-UHP：430 mm X 430 mm X 490 mm
SC3400-HHP：430 mm X 755 mm X 490 mm
|
SC5000-STD：130 mm X 210 mm X 300 mm
SC5000-HP：430
mm X 310 mm X 491 mm
SC5000-UHP：422 mm X 786 mm X 572 mm
SC5000-HHP：1500 mm X 1150 mm X 800 mm
|
|
I/O
|
I/O1(>入力8點、出力4點)
I/O2(入力8點、出力4點)
EX I/O1(入力16點)、 EX I/O2(出力16點)
增設I/O(入力64點、出力64點)
AUX、CC-LINK
|
I/O1(入力16點、出力8點)
I/O2(入力16點、出力16點)
增設I/O(入力32點、出力32點) ×3
CN-EMS、CC-LINK
|
|
安全規格
|
現行品
|
符合規定之設計
|
|

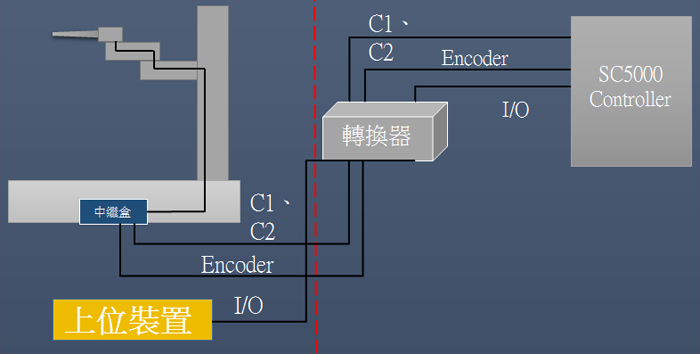

備註
|
SC3400-STD/HP&rArr
SC5000-HP置換、SC3400-UHP/HHP⇒SC5000-UHP置換。
|
|
|
|
|
